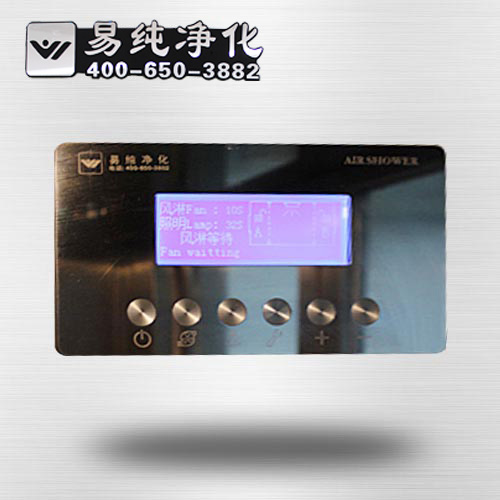

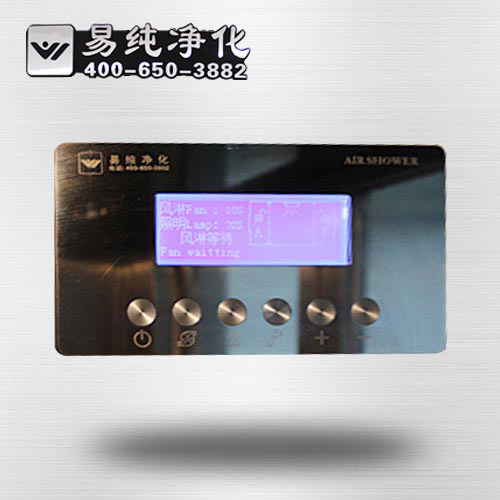

第二代不锈钢面板液晶显示屏

第二代不锈钢面板液晶显示屏

  • 起批量
    ≥1台
    价格
    面议

产品型号YC-MB-II

品    牌易纯净化

所 在 地江苏省 / 无锡市 / 惠山区

支持定制

发 货 期自买家付款之日起30工作日内发货 | 发货期限面议

更新日期2018/9/25 18:16:47 | 人气 20 | 0 条评论

买家服务 支持免费更换,上门维修及安装,产品质量保证,支持定制

点击分享
加入收藏

产品基本参数

订货号YC-MB-II加工定制货号YC-MB-II
品牌易纯净化产品别名第二代不锈钢面板液晶显示屏产品功能不锈钢面板,不锈钢触摸按钮,自带锁屏和延时功能,OTS故障提醒
产品用途风淋室配件适用领域精密仪器,生物工程,实验室,化妆品是否跨境货源

产品详细介绍




四、操作说明

*1.通电

1.1 按背面接线图接好线, 检查无误后请插上电源220VAC , 数码显示原设置值,如无指示灯亮为初始状态。

注:红外感应器电源为12VDC 时,接“12VDC 电源”接线端子。红外感应器电源为220VAC 时,接“工作指示灯”接线端子。

*2.待机

系统在待机状态内,感应头一感应到有人时立即进行语音提示吹淋工作,当超过待机时间时,系统转为初始状态。


*3.进门(由外内走)—从非洁净室进入洁净室:

3.1 感应外门,外门自动开,风淋室照明灯点亮,工作指示灯亮,人走进风淋室,自动门自动关闭,语音提示:“你好,请站在感应区内”。系统开始检测是否有人在风淋室,如检测到有人, 系统即转入风淋过程3.2。

3.2 风机起动开始风淋,风淋延时开始倒数10S(设置值)。语音提示:“正在工作,请转动身体360 度”,风淋结束后,启动延时,延时结束后,启动延时,延时结束后,内门自动解锁,语音提示:“吹淋完毕,请从后门退出”,人出内门后进入洁净室,门自动关闭,系统返回初始状态,等待下一次使用。(注:如延时结束后想返回非洁净室,请按“急停”键,内外门解锁,可返回非洁净室。)

3.3 如系统在10 秒内检测风淋室无人时,系统返回待机状态(红外检测继续工作)。在待机状态下,如系统检测到人体时,风淋室开始风淋,但超过待机状态10 秒后,系统返回初始状态。

3.4 如有人在风淋室,但不在系统感应区内,系统即转入3.3,当系统一检测到有人时,系统即转入风淋过程3.2。

3.5 如系统正在工作,有人接触按键开关时,语音提示:“正在工作,请不要随便触摸开关”。


*4. 出门(由内外走)—从洁净室到非洁净室:

4.1 感应内门,内门自动打开,风淋室照明灯点亮,工作指示灯亮,人走进风淋室,内门自动关闭。系统开始检测是否有人在风淋室。

4.2 如检测到有人:可以选择内门出去:按“急停”键,内、外门解锁,,人返回洁净室后,内门自动关闭。系统返回初始状态或选择外门出去,外门自动解锁,进入非洁净室,外门自动关闭。系统返回初始状态。

4.3 如检测不到有人:此时有人打开外门,系统即转入进门过程3.此时有人打开内门,系统即转入出门过程4.

4.4 如有人在风淋室,但不在系统感应区内,系统即转入4.3,当系统一检测到有人时,系统即转入4.2。

4.5 在出门过程中,如系统检测到有人已进入风淋室,里面的人在5 秒内没有离开风淋室,系统自动返回初始状态。



五、面板功能说明

1.按键

1.1 风淋室“照明”按键:

a. 每次开门即自动开启照明灯,也可以按“照明”键开/关照明灯,但风淋在工作时,按此按键无效。

b. 当按下此按键3 秒时,可进入照明时间的设置,此时可通过上调、下调键调节设置,设置调节范围为1-99(即1~99 分),调节时间由数码管显示出来.

1.2“急停”按键:a.在风淋工作时,按下急停按键,红色急停指示灯亮,打开内外门开门输出。急停时系统检测到有人时,也会正常风淋。

b.当按下此按键20 秒时,可进入延时倒计时设置,此时可通过上调、下调键设置,设置调节范围为0~60 秒,调节时间由数码管显示出来.

1.3“上调、下调”按键:在使用中通过上下调按键调节风淋时间,调节范围(2-60 秒),调节时间由数码管显示出来。

1.4“手动”风淋按键:

a.在内外门关闭时,按下手动按键,系统即转入风淋过程3.2。

b.当按下此按键3 秒时,可进入自检程序,此时各指示灯依次点亮,继电器依次输出。

2. 指示显示

2.1“急停”指示灯:在风淋工作时,急停有效时此指示灯亮。

2.2“手动”指示灯:手动按键风淋时此指示灯亮。

2.3“照明”指示灯:照明开启时此指示灯亮,照明灯点亮后,在照明设定时间内没有被

再次触发,则自动熄灭。

六、安装尺寸

1. 产品开孔尺寸:L×W=245×125(MM)

七、注意事项

1. 本控制器理想安装位置最好在风淋通道中间。

风淋室质量对比

风淋室
对比

易纯品牌「风淋室做工」

● 做工精细,表面光滑平整,打磨细致,无焊接点。

其他厂家「风淋室做工」

● 做工粗糙,平面焊点多,打磨不精细,表面不平整。

PLC
控制

易纯品牌「PLC控制系统」

● PLC控制程序,不锈钢面板,可编程,有故障报警。

其他厂家「PLC控制系统」

● 单面机程序,功能简单,塑料面板,易磨损。

照明灯
对比

易纯品牌「LED照明灯」

● 内部嵌入式LED照明灯,节能美观,高亮度。

其他厂家「照明灯」

● 普通玉石照明灯,不美观,电源能耗大,容易藏纳污垢。

过滤器
挡板

易纯品牌「内部过滤器挡板」

● 表面光滑平整,无焊接点,美观大方。

其他厂家「内部过滤器挡板」

● 表面灶点多,铆钉处理不美观。

内部
材质

易纯品牌「内部材质」

● 表里如一,内外全不锈钢材质,风淋室底板全封闭处理无死角处理。

其他厂家「内部材质」

● 外不锈钢,内钢板烤漆,省成本箱体与底板未封闭,有死角。

风淋室
工艺

易纯品牌「风淋室工艺」

● 九道工艺加工折边,双密封门,门框做工精良、美观、结实耐用。

其他厂家「风淋室工艺」

● 风淋室门多个焊接点,铰链容易变形。

闭门器
对比

易纯品牌「闭门器」

● 德国多玛品牌闭门器,100万次测试使用寿命。

其他厂家「闭门器」

● 普通闭门器,使用寿命短,容易液压漏油及关不紧。

底盘
底架

易纯品牌「风淋室底盘底架结构」

● 打破净化行业潜规则,底盘及底架均采用不锈钢制作,坚固耐踩踏。

其他厂家「风淋室底盘底架结构」

● 行业普通规则,底架四周不锈钢包边,底板钢板喷漆。

3C
认证

易纯品牌「3C质量认证」

● 3C安全认证,净化离心风机金属外壳风机,质保三年以上。

其他厂家「风机选择」

● 劣质泡沫风机,容易烧毁铝线圈电机,质量无保障。
